糖果包装机工艺之扭结机构

时间:2012-11-21 15:57    来源:未知    作者:admin    点击:次    打印

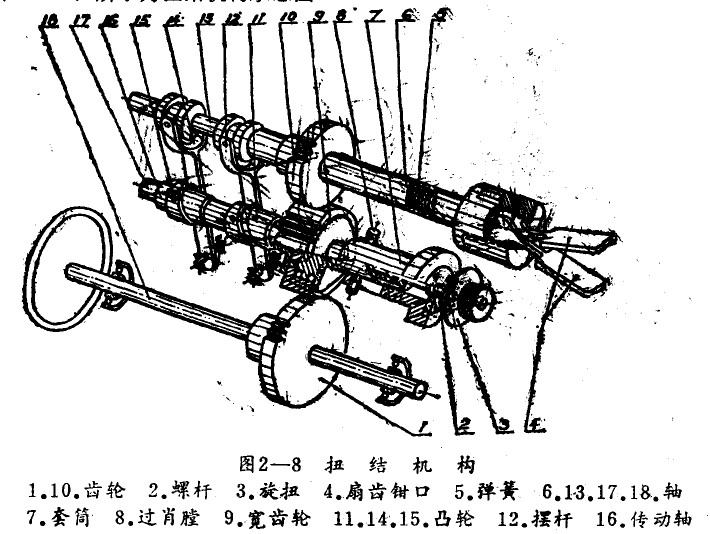

搪块经裹包后，两端要扭结封闭。该机构由左右两部分组成，图示为左端部分。

1、扭结过程:
    糖果包装机的动力由分配轴经过齿轮T传动扭结轴18，轴18上的齿轮和宽齿轮9啮合传动轴1.6，使其上两只园往齿轮11.15.转动。凸轮15的曲线使摆杆“向右摆动，右端为内一齿条的轴13使右移使与其啮合的一对扇形钳口4夹紧，同时宽齿轮19通过齿轮10使轴6转动，从而带动钳口回转把包装纸扭析成结，扭折的角度一般为270.左右。
    由于纸被扭结时长度要缩短，所以园柱凸轮11通过摆杆12，使轴6右移以补偿纸的纷短.
包装纸被扭结270’左右时，凸轮15和弹簧5使钳口张开与纸脱离接触，并在齿轮11的作用下把钳爪退TPI到左位置，以待下次扭结。
    轴18上的一只手轮，是在校车与调整时盘动机器用的。

    2、调整机构
    当裹包的果品种改变时，亦即长度改变时，扭结钳爪的相对位置也应做相应的调整。二只园柱齿轮装于轴17的左端，宽齿轮9装于轴”的由部台肩处，齿轮的左端与轴16W螺钉连接，另一端用法兰盖住，在法轮nli-PV端补者装苦汾珠。轴11的右部为因定于机架的套简7,其端处有一螺杆2，在夕部装有一歹有移珍在茄扭a o郊17装价一过岭肖8，相应在套筒7上开有长槽，使轴17只能在长槽内移动(调整)，而不能转动。

    3、调整过程:
    转动带刻度的旋扭nJ，通过螺杆7使抽17和其上所有男件一起左(右)移动。旋扭上的刻交读数是指示调整量的。
    由于带扭结爪的轴6既要旋转又要做往复运动，所以齿轮9为一宽齿轮。其宽度应大于软6的行程和可调整的长度。
    因为园柱凸轮11.15.在回转时要带动钳爪动作，故有一定的轴向力，为了减少摩擦及提高转动效率，所以在轴17上装有滚珠，起止推动轴承的作用。
